Компания «Автоклав-Сервис» поставляет прессы СМ-816 и СМС-152 и запасные части к ним.
Прессы СМ-816 и СМС-152 предназначены для прессования полнотелого силикатного кирпича одинарного (высотой 65 мм), изготовляемого из смеси извести и кварцевых песков.
Пресс представляет собой трехпозиционный револьверный полуавтомат. В одной позиции производится наполнение массой двух прессформ, во второй – прессование массы и в третьей выталкивание двух спрессованных кирпичей (сырца). Приводной вал пресса приводится во вращение от индивидуального электродвигателя через клиноременную передачу и двухступенчатый редуктор. Мешалка приводится в действие тоже от индивидуального электродвигателя через двухступенчатый редуктор и пару конических шестерен.
Запчасти
ПРЕСС СМС-152
| № | Наименование | Чертеж |
|---|---|---|
| 1 | Вал коленчатый | СМ 152-03.00.000 |
| 2 | Шестерня подвенцовая | СМС 152.00.07.002 (z=16, m=20) |
| 3 | Рычаг прессующий | СМС 152.02.02.014 |
| 4 | Серьга (с мех. обр) | СМС 152А.02.01.001 |
| 5 | Поршень (с мех/обр.,Сталь 35Л) | СМС 152А.02.01.015 |
| 6 | Поршень (загот.) из мат.Сталь 35Л, | СМС 152А.02.01.015; СМ 152.08.01.02 |
| 7 | Втулка станины (загот.) 430х368х355 | 152.20.186 ДМ 508-СЧ-20; СМС 01.00.021-Ст.35 |
| 8 | Венец большой шестерни (z=65;m=20) | СМС 152А.03.00.031 |
| 9 | Рычаг выталкивающий | СМС 152.06.00.009-01 |
| 10 | Штамп | СМС 152.16.01.001 |
| 11 | Кольцо поворота | СМ 481 04-38 |
| 12 | Шатун (клиновое крепление крышки) | СМС 294.02.04.102 |
| 13 | Шестерня коническая (z=65;m=10) | СМС 152.10.01.001-01 |
| 14 | Шестерня коническая (z=13;m=10) | СМС 152.10.01.039 |
| 15 | Сегмент стола пресса (без сверл.отв.диам.18мм) | СМ 481-04-74 |
| 16 | Цилиндр механизма выталк.(с мех/обр) | СМ 481-06-17А |
| 17 | Цилиндр механизма выталк.(заготовка) | СМ 481-06-17А |
| 18 | Поршень механизма выталк.(с мех/обр) | СМ 816-06-22 |
| 19 | Поршень механизма выталкивающего (заготовка) | СМ 816-06-22 |
ПРЕСС СМ-816
| № | Наименование | Чертеж |
|---|---|---|
| 1 | Вал коленчатый | СМ 816А-03-1Б |
| 2 | Серьга (с мех.обр) | СМ 481-02-23А |
| 3 | Поршень (с мех/обр.,Сталь 35Л) | СМ 481.02.26А |
| 4 | Поршень (заготовка,Сталь 35Л) | СМ 481.02.26А; СМ 152.08.01.02 |
| 5 | Втулка станины (загот.)430х368х355 | 152.20.186 ДМ 508-СЧ-20; СМС 01.00.021-Ст.35 |
| 6 | Венец большой шестерни (z=65;m=20) | СМ 816.03.15 |
| 7 | Штамп | СМ 481.04.100В |
| 8 | Шестерня подвенцовая (z=16, m=20) | СМС 152.00.07.002 (замена СМ 816.05.18) |
| 9 | Кольцо поворота | СМ 481 04-38 |
| 10 | Шатун (клиновое крепл. крышки) | СМ481-02-1Б СМ 816-02-01;СМ 481-02-15-02 |
| 11 | Крышка шатуна с предварительной обработкой | СМ 481-02-2Б |
| 12 | Сегмент стола пресса (без сверл.отв.диам.18мм) | СМ 481-04-74 |
| 13 | Цилиндр механизма выталк.(с мех/обр) | СМ 481-06-17А |
| 14 | Цилиндр механизма выталк.(заготовка) | СМ 481-06-17А |
| 15 | Поршень механизма выталк.(с мех/обр) | СМ 816-06-22 |
| 16 | Поршень механизма выталкивающего (заготовка) | СМ 816-06-22 |
Втулки и вкладыши к прессу СМС-152 из материала Бр АЖ 9-4
| № | Наименование | D, мм | D1, мм | d, мм | H, мм | H1, мм | Вес,кг | Чертеж |
| 1 | Вкладыш шатуна | 260 | - | 215 | 225 | - | 28,33 | СМС 152А.02.00.005 |
| 2 | Вкладыш шатуна | 260 | - | 215 | 225 | - | 28,33 | СМС 152А.02.02.012 |
| 3 | Вкладыш шатуна | 260 | - | 210 | 225 | - | 31,15 | СМС152А.02.02.012 |
| 4 | Втулка рычага | 220 | - | 185 | 165 | - | 13,78 | СМС 152А.02.02.015 |
| 5 | Вкладыш рычага | 220 | - | 185 | 165 | - | 21,71 | СМС 152А.02.01.007 |
| 6 | Вкладыш | 220 | - | 185 | 165 | - | 21,71 | СМС 152А.02.02.016 |
| 7 | Втулка верхняя стола | 210 | - | 165 | 205 | - | 20,38 | СМС 152.04.01.002 |
| 8 | Втулка нижняя стола | 355 | 200 | 165 | 205 | 25 | 28,09 | СМС 152А.04.01.003 |
| 9 | Втулка | 50 | - | 30 | 30 | - | 0,28 | СМС 152.05.02.039 |
| 10 | Втулка | 125 | - | 95 | 95 | - | 3,69 | СМС 152А.06.00.011 |
| 11 | Втулка ролика выталкивающ.рычага |
80 | - | 55 | 85 | - | 1,7 | СМС 152.06.00.013 |
| 12 | Втулка ролика выталкивающ.рычага |
85 | - | 55 | 60 | - | 1,48 | СМС152.06.00.041 |
| 13 | Втул.регул.наполнения | 75 | - | 35 | 65 | - | 1,68 | СМС 152А.07.01.034 |

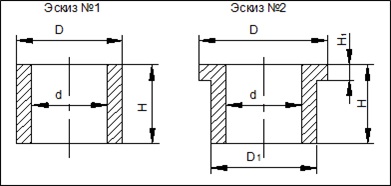

Примечание к эскизам: на каждый линейный размер изделия дан припуск 5мм.
Втулки и вкладыши к прессу СМ-816 из материала Бр АЖ 9-4
| № | Наименование | D, мм | D1, мм | d, мм | H, мм | H1, мм | Вес,кг | Чертеж |
| 1 | Втулка | 205 | - | 165 | 110 | - | 9,6 | СМ 481.02.9 |
| 2 | Вкладыш | 200 | - | 165 | 210 | - | 15,8 | СМ 481.02.14 |
| 3 | Вкладыш шатуна ниж. | 260 | - | 215 | 225 | - | 28,33 | СМ 481.02.15Б |
| 4 | Вкладыш шатуна ниж | 220 | - | 210 | 225 | - | 31,15 | СМ 481.02.15Б |
| 5 | Втулка | 200 | - | 170 | 135 | - | 8,83 | СМ 481.02.16 |
| 6 | Вкладыш шатуна верх. | 260 | - | 215 | 225 | - | 28,33 | СМ 481.02.50Б |
| 7 | Втулка буксы передняя | 135 | - | 100 | 205 | - | 10 | СМ 481.03.12А |
| 8 | Втулка буксы задняя | 135 | - | 100 | 125 | - | 6,1 | СМ 481.03.15А |
| 9 | Втулка верх.стола | 185 | - | 145 | 205 | - | 15,94 | СМ 481.04.2А |
| 10 | Втулка верх.стола | 240 | 180 | 145 | 205 | 30 | 18,19 | - |
| 11 | Втулка нижн.стола | 145 | 180 | 145 | 205 | 25 | 27,52 | СМ 481.04.3 |
| 12 | Втулка ролика | 80 | - | 55 | 85 | - | 1,7 | СМ 481.06.8 |
| 13 | Втулка ролика | 80 | - | 55 | 60 | - | 1,2 | СМ 481.06.10 |
| 14 | Втулка рычага | 105 | - | 75 | 65 | - | 2,1 | СМ 481.06.40 |
* Возможно изготовить другие запчасти по заявкам.
Изготовим из бронзы любые запчасти по чертежам Заказчика
